LB21-50 WTGS
Categoría:
Correo electrónico:
Detalles del producto
-
CARACTERÍSTICA DEL SISTEMA
• Múltiples certificaciones como SWCC, lEC61400, CE, etc.
• Generador de imán permanente de baja velocidad, diseño de transmisión sin engranajes de accionamiento directo.
• La tecnología de control de inclinación activa asegura la estabilidad de la potencia de salida en vientos fuertes.
• Múltiples protecciones de seguridad para frenos mecánicos, electromagnéticos y guiñada activa.
• Inversor de potencia total en tecnología de aislamiento de frecuencia de potencia con certificación de conexión a red multinacional.
• Sistema de monitoreo remoto SCADA en tiempo real.
• Adecuado para pequeños parques eólicos, redes inteligentes, sistemas de microredes, etc.
PARÁMETRO TÉCNICO
Fabricante Xiamen Lianbang Technology Co.,LTD País de origen China Parámetro Especificaciones Modelo LB21-50 Clase de diseño IEC ⅡA Tipo Accionamiento directo de imán permanente, tres palas, eje horizontal, a favor del viento Vida útil de diseño 20 años Diámetro del rotor 21m Altura de la torre 30m Tipo de torre columna tubular Rendimiento Potencia nominal 50kW, 400 VAC, 50Hz/60Hz, 3-fase 3-línea Regulación de potencia Control de inclinación Velocidad de rotación nominal 50rpm Máxima velocidad de rotación 60rpm Velocidad de viento de arranque 3m/s Velocidad de viento nominal 10m/s Velocidad de viento de corte 25m/s Velocidad de viento de supervivencia 59.5m/s Peso Palas 3*360 kg Nacelle y generador 9100 kg Torre 14000 kg Sistema de frenos Frenado aerodinámico Control de inclinación activa Frenado mecánico Freno de eje principal mecánico Frenado electromagnético Control de carga electrónica Guiñada y desenrollado Modo de guiñada Eléctrico Modo de desenrollado Desenrollado automático Sistema de control Sistema de control Controlador PLC industrial Tipo de inversor Inversor de potencia total, aislamiento de transformador de frecuencia de potencia Monitoreo SCADA Cube 2.0 Generador Tipo de generador Imán permanente Modo de accionamiento Accionamiento directo (sin caja de engranajes) Voltaje nominal 400VAC Clase de aislamiento Clase F Palas Material de la pala Fibra de vidrio (FRP) Longitud de la pala 10.2 m Cantidad de palas 3 Torre Tratamiento de superficie Pintura anti-óxido Altura 30m Ruido Nivel de ruido <56dBA Suministro de energía auxiliar Operación normal ≤2kW Demanda de energía en espera ≤0.6kW Consumo en espera de PCS ≤0.2kW Temperatura ambiente Entorno de operación -20℃ a 50℃ Clase de protección del generador IP54, ISO 12944-2 C5 Protección contra rayos Receptores de rayos para la punta de la pala conectados a tierra a través de un lazo. Anemómetro y veleta con receptores de rayos separados. CONFIGURACIÓN DEL SISTEMA

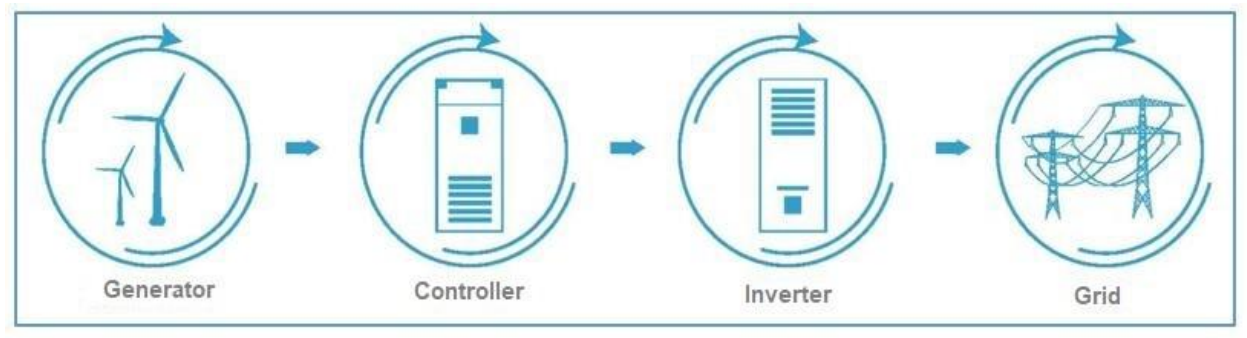

El sistema generador de turbina eólica está compuesto por generador de turbina eólica, controlador de conexión a red e inversor de conexión a red. (ver la foto)
RENDIMIENTO
AWP(m/s) 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 AEP(MWh) 68.4 68.4 120.4 145.8 168.9 188.9 205.4 218.0 227.1 CONTROLADOR EN RED
Parámetro de control Rango de voltaje de salida 0～750Vdc Velocidad de rotación nominal 60rpm Máxima velocidad de rotación de control 72rpm Velocidad de guiñada 0.55/s Precisión de guiñada <3.2° Parámetro ambiental Entorno de trabajo -20℃~+50℃ Entorno de almacenamiento -30℃~+60℃ Humedad relativa <90%RH Elevación <1000m INVERTER EN RED
Modelo GNW60K3G Entrada de CC Rango de voltaje de trabajo 380V ～680VDC Máximo voltaje de entrada 750VDC Salida en red Potencia de salida nominal 60kW Voltaje de red nominal 400V±15% 3-fase 3-hilos Frecuencia de trabajo nominal 50/60Hz±5% Factor de potencia (cosθ) >0.99 Máxima potencia del inversor >=94% Armónico (THD) Total de armónicos de corriente <5%, cada vez <3% (potencia nominal) Pantalla y comunicación Panel de visualización LCD Interfaz de comunicación RS485 Aplicación del sistema Cantidad de inversores 1 unidad Potencia nominal del sistema 50kW TORRE Y FUNDACIÓN
Modelo de torre TD3-30 IIA Altura 30m Sección 3 Grosor de pared 10mm Material Q345 Diámetro de brida 1000mm (superior)/2100mm (inferior) Tratamiento de superficie Galvanizado en caliente/pintura Peso 14000kg Dimensión (valor de referencia) 7mx7mx2.1m
MONITOREO REMOTO SCADA
• Sistema de monitoreo remoto SCADA CUBE2.0:
• Interacción de conexión de datos a través de red cableada/inalámbrica.
• Monitoreo en tiempo real de condiciones operativas y anormales.
• Interfaz de operación visual, monitoreo en tiempo real de turbinas eólicas generando energía.
• Producción de energía generada, datos meteorológicos, acción y advertencia de WTGs y consultas de datos históricos y reporte de análisis de datos.
Palabra clave:
Stents fotovoltaicos de aleación de aluminio
¿Qué es un sistema fotovoltaico (FV)?
Un sistema fotovoltaico convierte la luz solar directamente en electricidad utilizando materiales semiconductores, proporcionando una fuente de energía renovable y limpia para diversas aplicaciones.
¿Cómo funcionan los paneles solares?
Los paneles solares consisten en múltiples celdas solares que absorben la luz solar y generan electricidad de corriente continua (CC) a través del efecto fotovoltaico. Esta electricidad de CC se convierte en corriente alterna (CA) mediante un inversor para su uso en hogares y negocios.
¿Cuáles son los beneficios de instalar un sistema fotovoltaico?
Instalar un sistema de energía solar fotovoltaica puede reducir las facturas de electricidad, disminuir la huella de carbono, aumentar el valor de la propiedad y proporcionar independencia energética al generar tu propia electricidad.
¿Cuánto tiempo duran los paneles solares?
La mayoría de los paneles solares vienen con una garantía de 25 años y pueden continuar produciendo electricidad más allá de ese período, aunque su eficiencia puede disminuir ligeramente con el tiempo.
